Tascabile ricevente con detector a galena

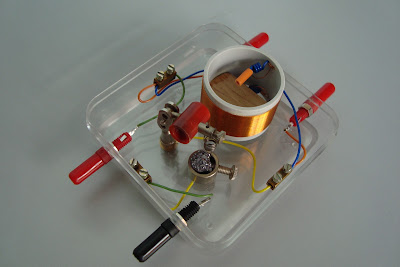

Questa stazione è stata realizzata in un contenitore di cioccolatini. Essa ha il circuito più semplice: quello essenziale, che comunemente viene denominato ingenuo.


Esso è costituito dalla bobina di sintonia, la quale è stata realizzata avvolgendo 55 spire di filo di rame smaltato, del diametro di 0,28 mm, su un cilindretto di PVC del diametro esterno di 32 mm; ai capi di questa bobina è derivato il detector a cristallo di galena, del tipo a baffo di gatto, e la cuffia, la quale va collegata alla coppia di morsetti di colore rosso e nero.


L’altra coppia di morsetti, entrambi di colore rosso, è collegata ai terminali della bobina e serve per connettere l’antenna aerea e la presa di terra.


La stazione è abbastanza sensibile: con una buona antenna e una buona presa di terra è possibile captare con grande chiarezza il primo canale Rai.
